Sende- Empfangsumschaltung für den FT-817

TX-Schaltspannung für den FT-817
Autor: Richard Weber DF5SL

Transverter werden üblicherweise durch einen geringen Strom über das Koaxkabel auf Sendung geschaltet.

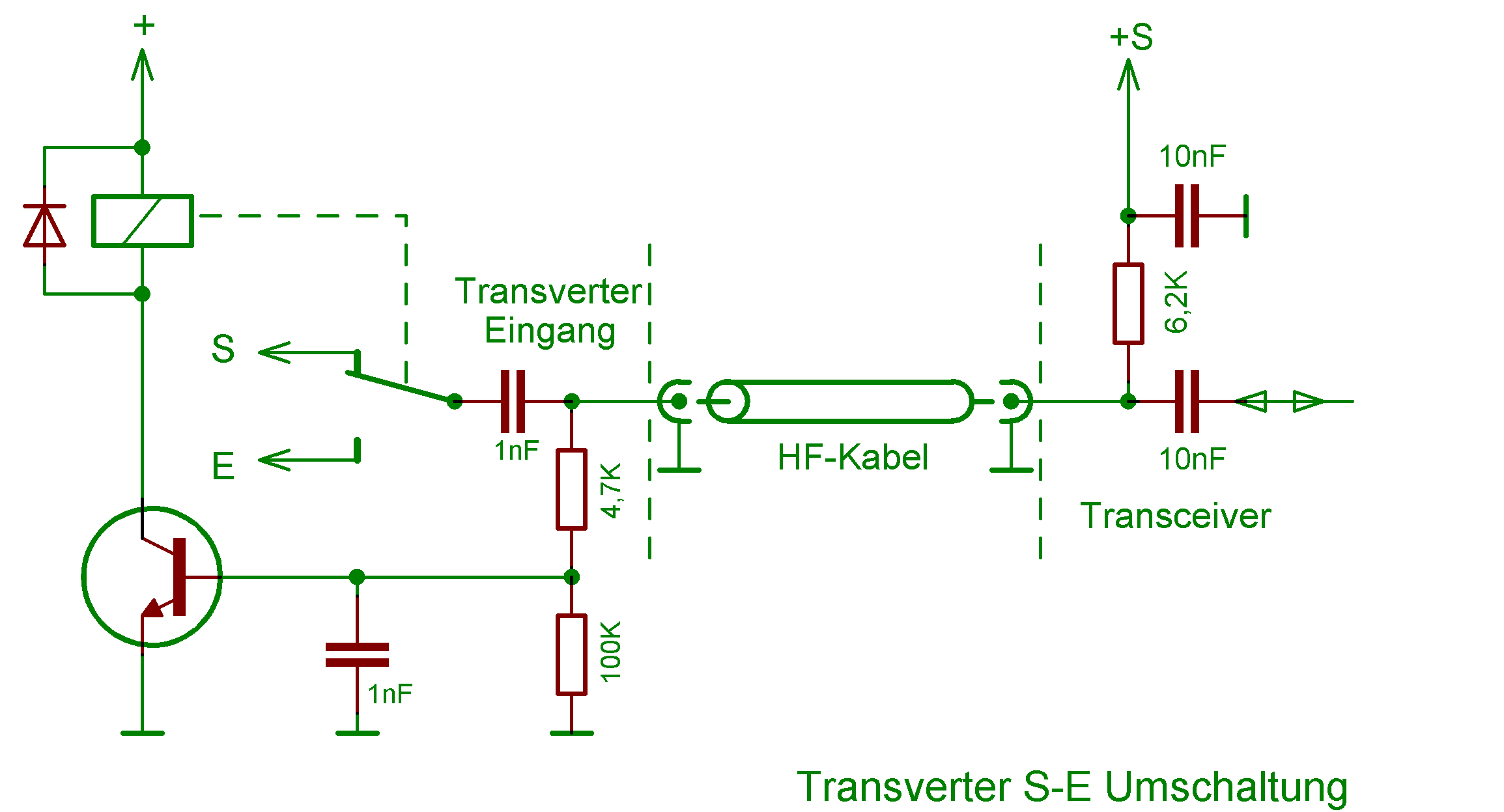

Das nachfolgende Schaltbild zeigt das Prinzip dieser Umschaltung.

Schaltbild


In den Transceiver wird ein Widerstand eingebaut, der beim Senden einen Strom von ca. 0,5 mA bis 1 mA über das HF-Kabel in den Transverter fliesen lässt. Dazu muss im Transceiver ein Punkt gesucht werden, der nur beim Senden Betriebspannung führt. Dieser Punkt wird über einem Widerstand mit der Antennenbuchse verbunden. Zusätzlich wird ein Kondensator eingelötet, der die galvanische Trennung zum Transceiver garantiert und den Steuerstrom nicht in den Transceiver unbeabsichtigt zurückfliesen lässt.
Eine Schaltstufe im Eingang des Transverter wird durch den beim Senden fliesenden Strom aktiviert und schaltet den Transverter auf Senden. Diese Umschaltung kann durch ein Relais oder Schalttransistoren erfolgen.
Auf dieselbe Weise kann auch eine PA, die dem Transceiver nachgeschaltet ist, gesteuert werden. Wie dies beim FT 817 gemacht wird hat DL1RQ hier im BBT-Forum beschrieben (Transverterbetrieb mit dem FT-817).

Nun ist es aber nicht jedermanns Sache im doch sehr eng aufgebauten FT-817 diesen Umbau vorzunehmen. Bei einem neuen Gerät kann zudem durch diesen Eingriff der Garantieanspruch verloren gehen. Außerdem verkauft sich ein unverbasteltes Gerät später besser. Nachfolgend wird deshalb beschrieben wie man durch eine kleine, einfache Schaltung, die in das Verbindungskabel zwischen FT 817 und Transverter eingeschleift wird, dasselbe erreicht.

Auf der Rückseite des FT 817 sind zwei Mini-DIN-Buchsen. Die rechte der beiden Buchsen (ACC-Buchse) ist 8-polig. An dieser Buchse ist unter anderem die Betriebsspannung (+13,8V) und ein beim Senden an Masse gelegtes Signal herausgeführt. Mehr wird zur Sende-Empfangsumschaltung des Transverter nicht benötigt.

ACC Buchse

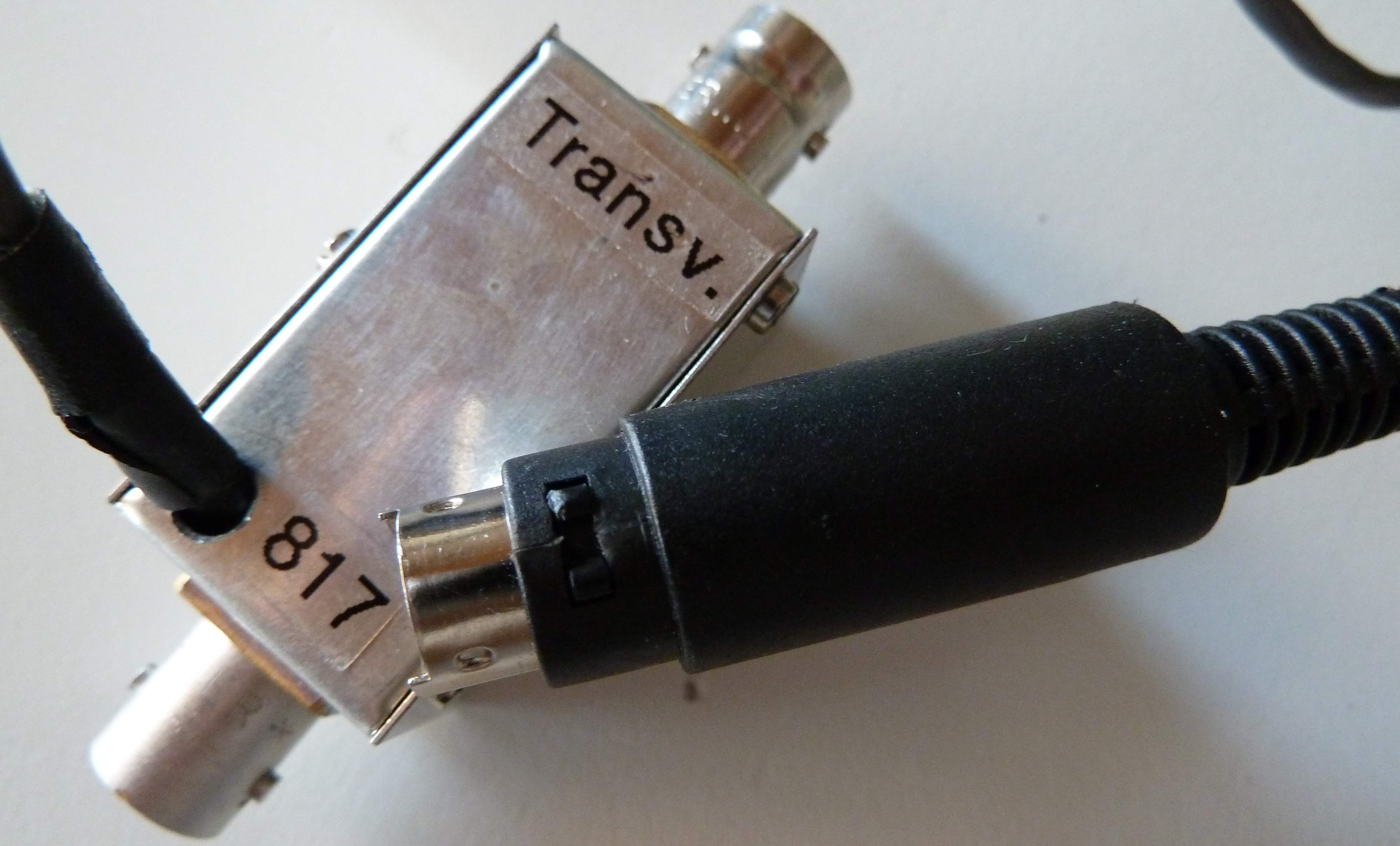

Über einen 8-poligen Mini-DIN-Stecker werden beide Punkte (+13,8 V und TX GND) mit einem dünnen 2adrigen Kabel mit der Schaltung verbunden. Die Masseverbindung erfolgt über die Abschirmung des Koaxialkabels.

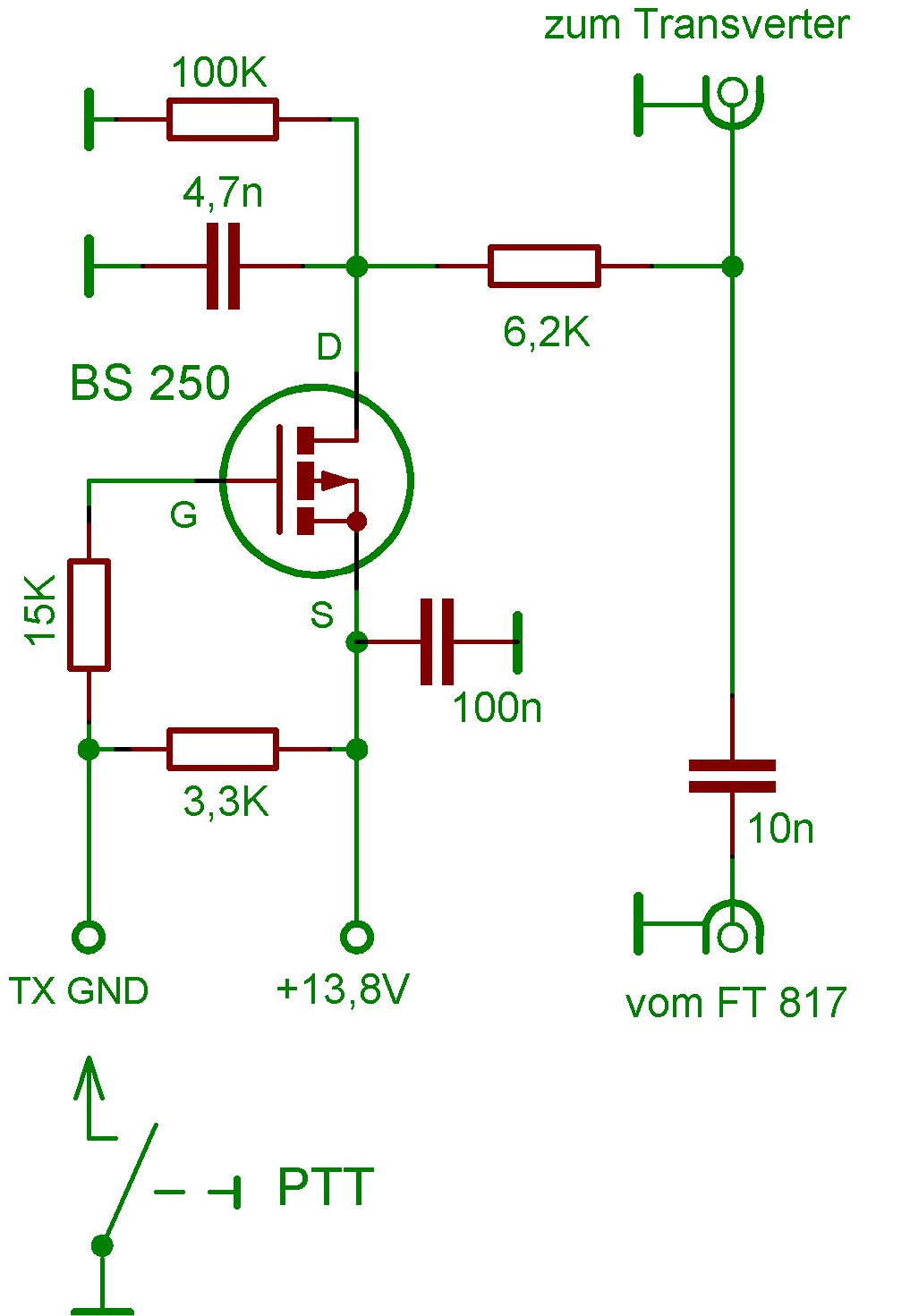

Schaltbild


Die nur aus wenigen Bauteilen bestehende Schaltung wird in ein Schubert Filtergehäuse FG 1 aus Weissblech mit den Abmessungen 20 x 20 x 35 mm eingebaut. An dessen beiden Schmalseiten ist je eine BNC-Printbuchse angelötet . Alle Bauteile sind auf einer doppeltkaschierten 34 x 24 mm großen Leiterplatte platziert. Die Unterseite besteht aus einer durchgehenden Massefläche. Deshalb müssen alle Bohrungen der nicht Masse führenden Lötaugen mit einem 3 mm Bohrer freigesenkt werden. Eine 50 Ohm Leiterbahn die durch einen 10nF Keramikkondensator galvanisch getrennt ist, führt von der Eingangs- zur Ausgangs-BNC-Buchse. Sie wird direkt mit den Pins der BNC-Buchsen verlötet. Die obere und untere Massefläche ist an mehreren Stellen mit dem Weißblechgehäuse zu verlöten.
Der P-Kanal DMOS Transistor BS250 schaltet, wenn sein Gate durch die PTT-Taste an Masse gelegt wird, die Betriebsspannung über den strombegrenzenden 6,2 K Ohm Widerstand und das Koaxialkabel zum Eingang des Transverter.
Dort wird die Schaltstufe am Eingang aktiviert und der Transverter auf Senden geschaltet. Der BS250 und der 6,2 K Ohm Widerstand sind auf der Unterseite der kleinen Platine angebracht. Der Widerstand ist schräg vom Lötpunkt zur Ausgangs-BNC-Buchse eingelötet.

Die Schaltung kann auch auf einer Lochrasterplatine aufgebaut werden.. Anstelle der 50 Ohm Leiterbahn wird dann am besten ein ca. 3 cm langes Semirigidkabel RG141 verwendet, dessen Innenleiter direkt mit der Buchse die zum Transverter führt, verlötet wird. Auf der anderen Seite wird dann der Innenleiter über einen 10nF Kondensator mit der BNC-Buchse verbunden.
Der Außenmantel des Semirigidkabels muss dann jeweils rechts und links über zwei kurze Drähte mit dem Weißblechgehäuse verlötet werden.

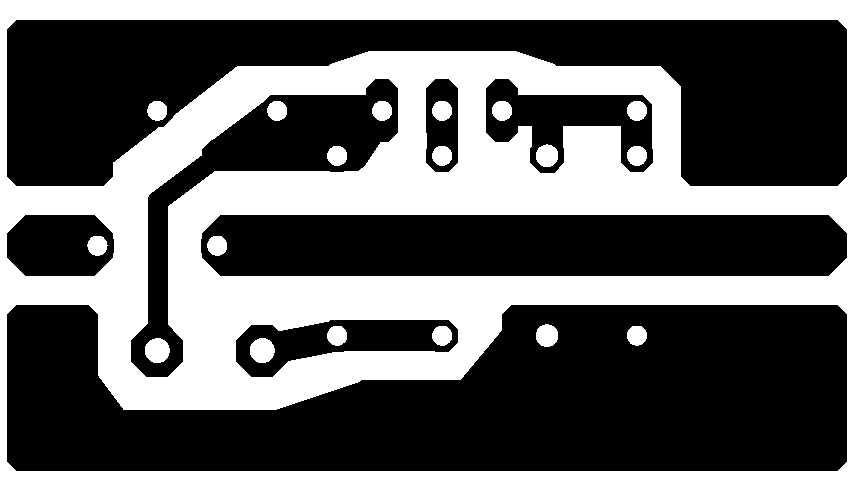

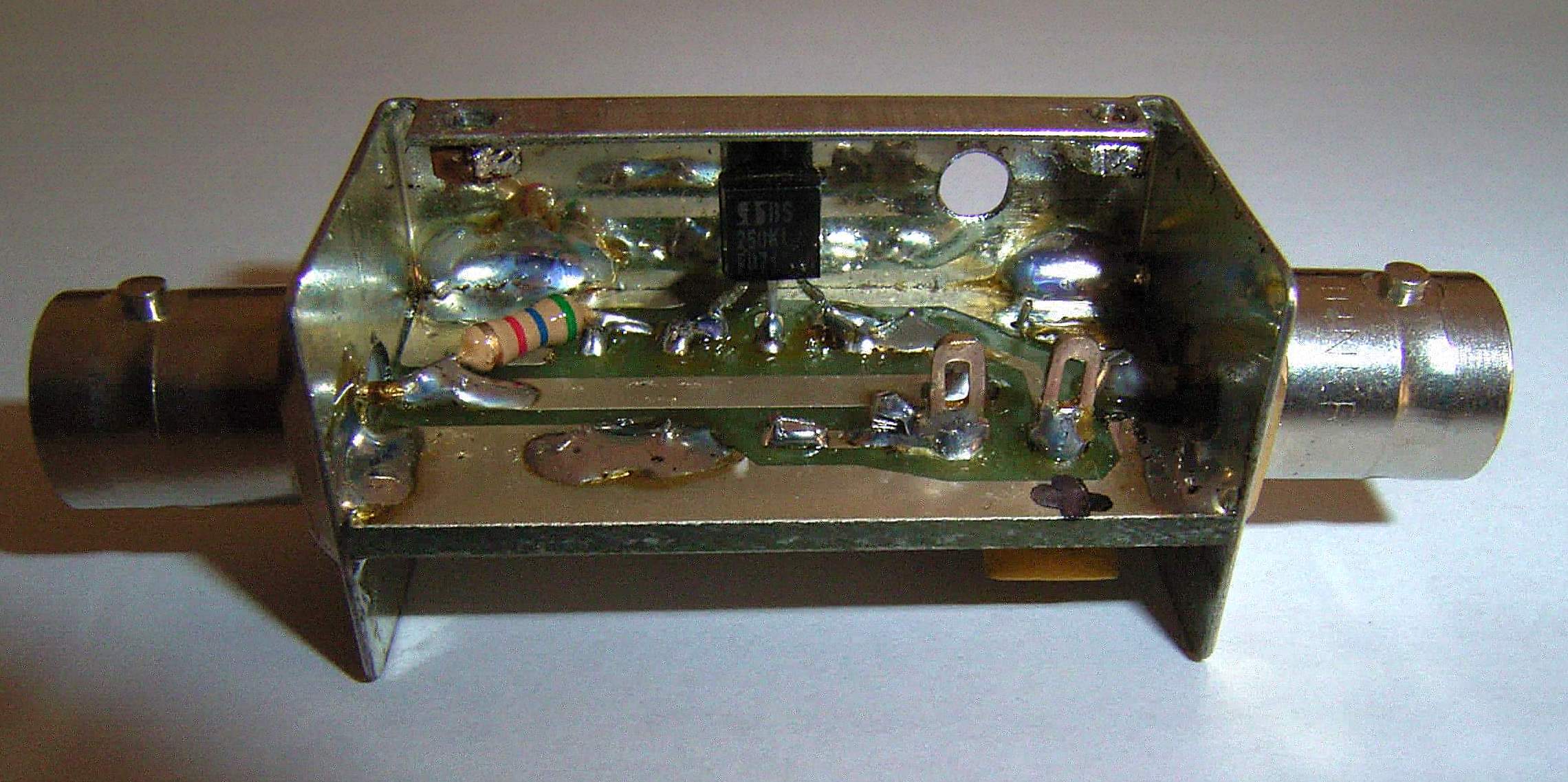

Unterseite
Unterseite

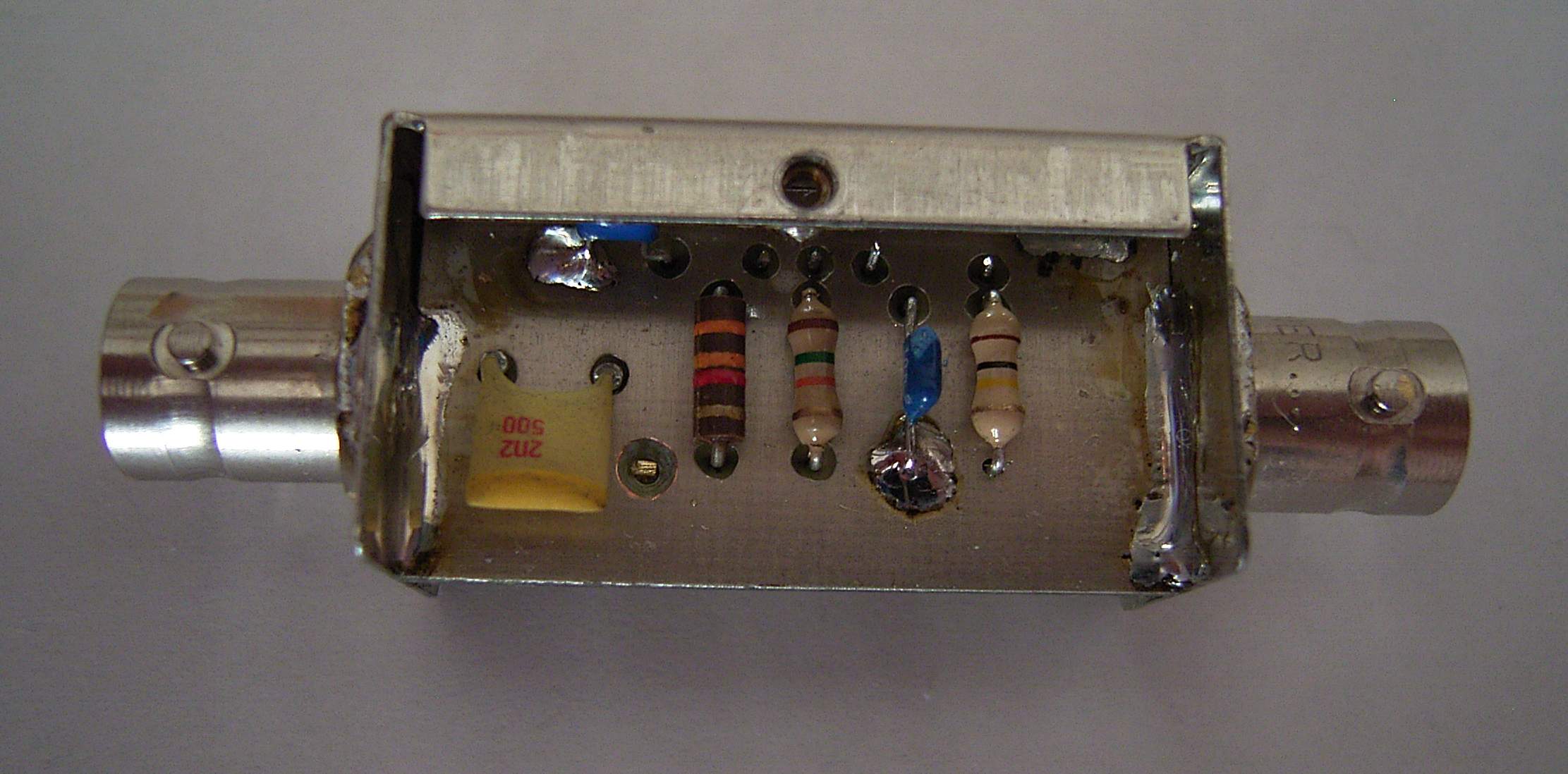

Bestückungsseite
Bestückungsseite

Alle Bilder können auch in einem eigenen Fenster groß angezeigt werden.
