Aus meiner Einführungszeit der PROCOM- Spiegel in DL vor ca. 20 Jahren habe ich noch einige Originalunterlagen aus OZ.
Zwei davon stelle ich gerne für die BBT- Seite zur Verfügung, wobei ich schon damals die Genehmigung hatte, diese zu vervielfältigen und an Interessierte zu verteilen. Ich bitte um Nachsicht, wenn die beiden Seiten mit einigen handschriftlichen Eintragungen und Skizzen von mir versehen sind.
Die Antwort auf obige Frage lautet:

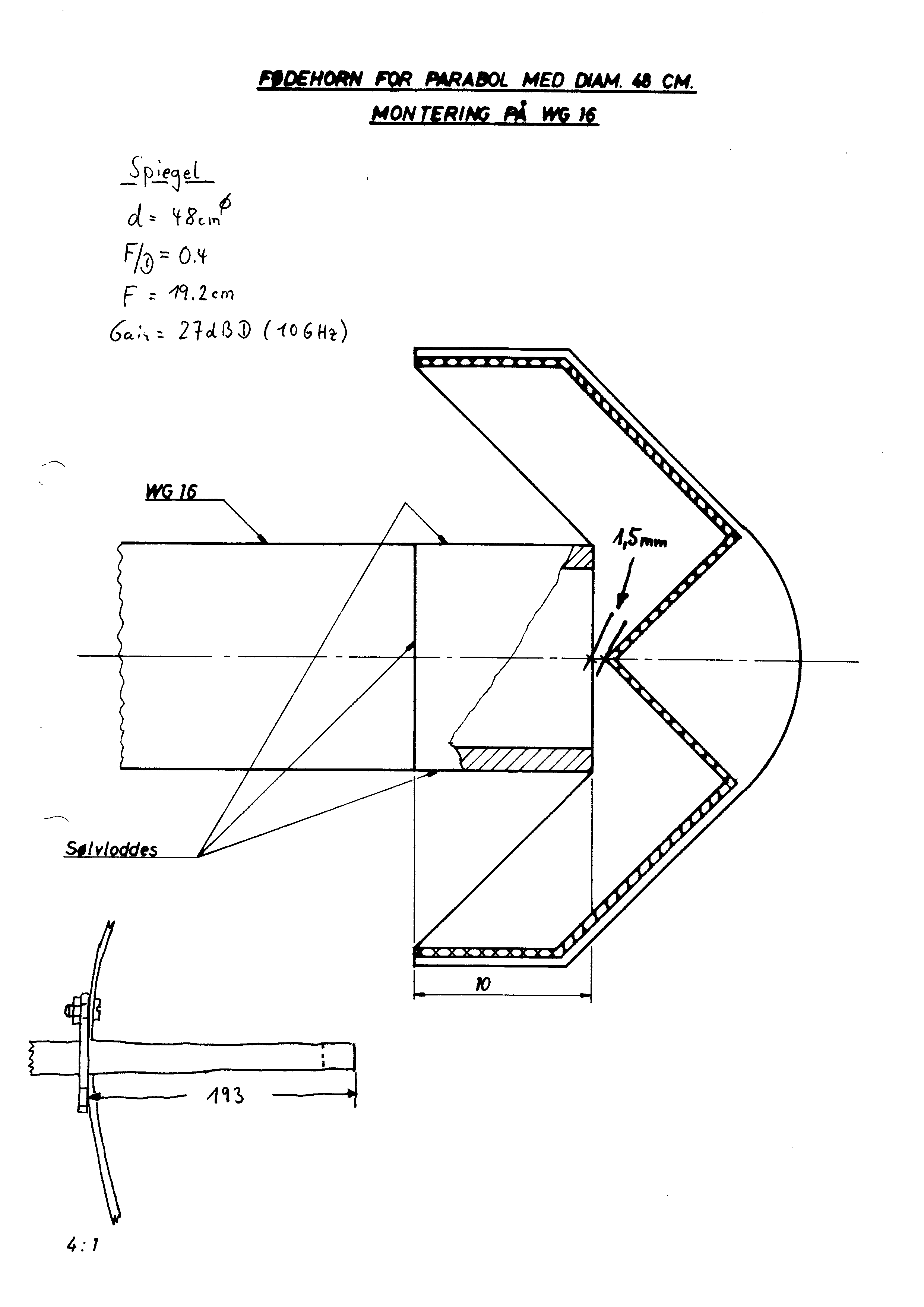

10 GHz Hier muss der Strahler 1,5 mm Abstand zum offenen Ende des Hohlleiters WR 90 haben.
24 GHz Hier beträgt dieser Abstand zum Hohlleiter WR 42 nur 0,5 mm.

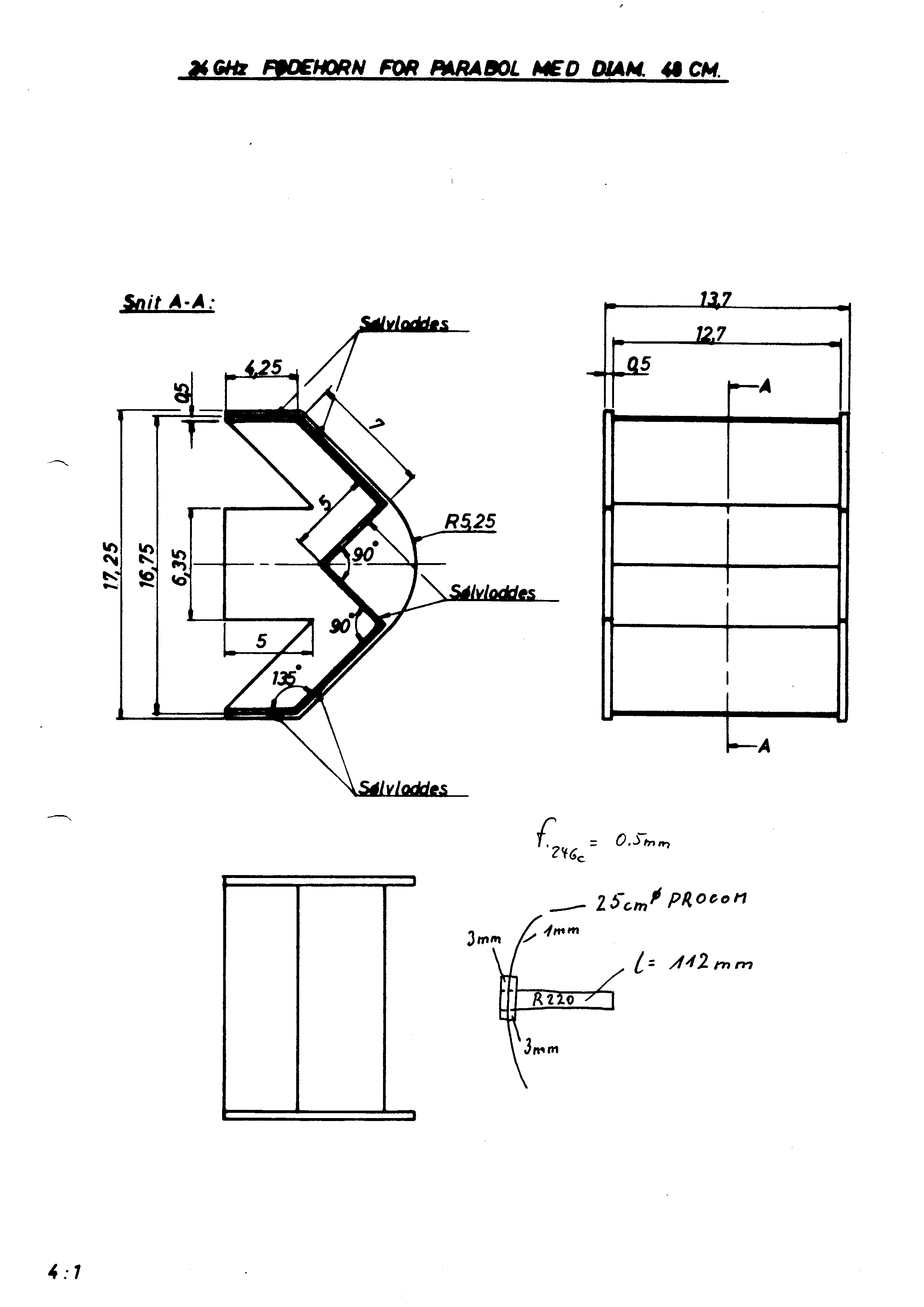

Für größer Darstellung bitte auf die Zeichnung klicken!

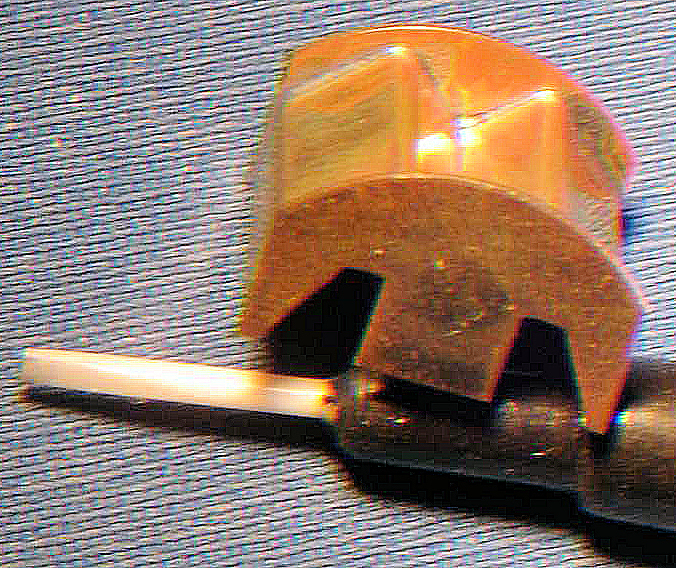

Anbei habe ich noch schnell ein Foto von einem 24 GHz- Häubchenstrahler gemacht, die Spitze des Keramik- Abgleichschlüssels diente nur als Unterlage.
