1W 24 GHz Portabel-Transverter ROCKY 24 - P

24 GHz Transverter

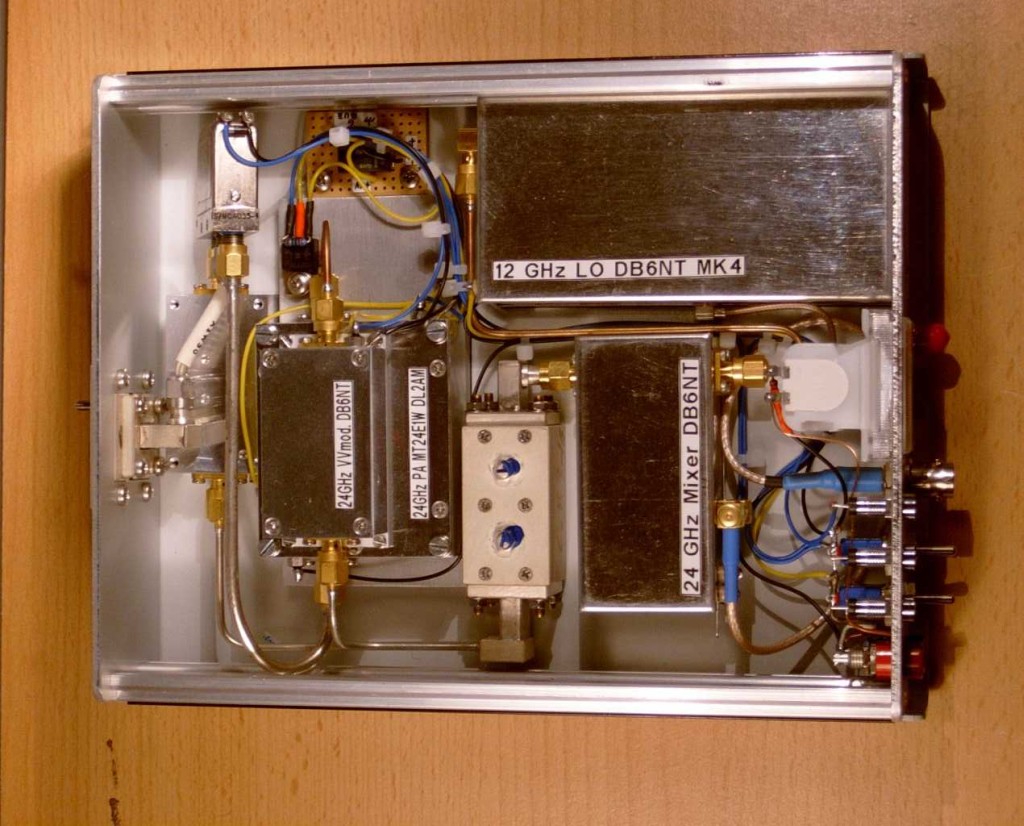

Der 24 GHZ Transverter enthält die bekannten Bausteine von DB6NT, es sind diese der 12 GHZ Oszillator MKU 12 LO mit neuem Präzisionsquarzheizer 40 ° 4QH40A, der Mischer MKU 24, sowie 2 Vorverstärker MKU 243. Einer der beiden Vorverstärker wird als Treiberstufe für die Endstufe benutzt.
Zur Oszillator- und Spiegelfrequenzunterdrückung dient ein 2stufiges Resonatorfilter nach OE9PMJ.
Die Endstufe ist die von DL2AM im CQ DL 8/2002 beschriebene 1W PA MT24E1WA mit dem UMS CHA5093.
Die Spannungen werden mittels einem kleinen Relais TQ 2-12 und einem Feldeffekttransistor BUZ 171 umgeschaltet.

Daten     P = 0,8 Watt
   F = 3 dB
