47 GHz Portabel-Transverter

47 GHz Transverter

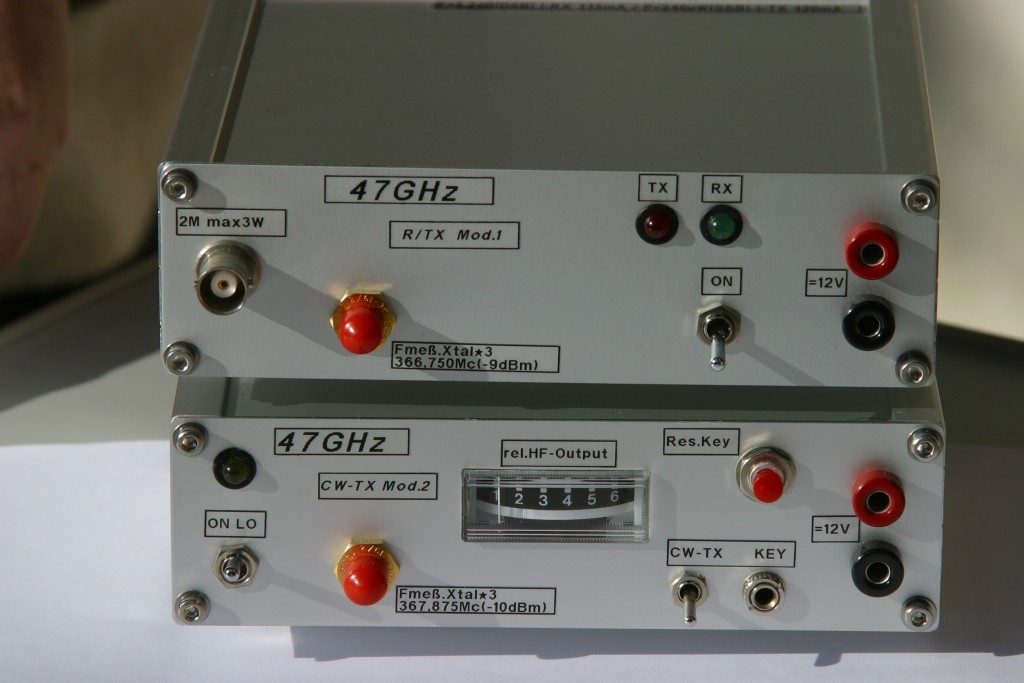

Die Portabelstation besteht aus zwei getrennten Modulen, diese können mit je einem kleinen 47 GHz Parabolspiegel (25 cm) nebeneinander auf eine Stativschiene montiert werden - man hat somit einen 47 GHz Mixer mit 144 MHz ZF und einen Power CW-TRX für 47 GHz.
Dies war der technische Stand für lange Jahre auf den 47 GHz-Band, erst vor ca. 3 Jahren wurde dann der große Durchbruch mit einem 47 GHz Verstärker von DB6NT geschafft!

Modul I    Mixer 47 GHz nach 144 MHz
   Transverter DB6NT, LO 12 GHz DB6NT
   F = 5,2 dB (DSB)
P = 240 μW (SSB)

Modul II     Power CW-TX 47 GHz
Dopplermodul mit Verdoppler 23.5 nach 47 GHz
DB6NT und 100 mW Endstufe 23.5 GHz DB6NT
LO 23,5 GHz DB6NT
P = 25 mW (CW)

Besonderheit     Über eine SMA-Buchse kann die dreifache Quarzfrequenz gemessen werden.
Die Frequenz ist von außen nachstellbar!
