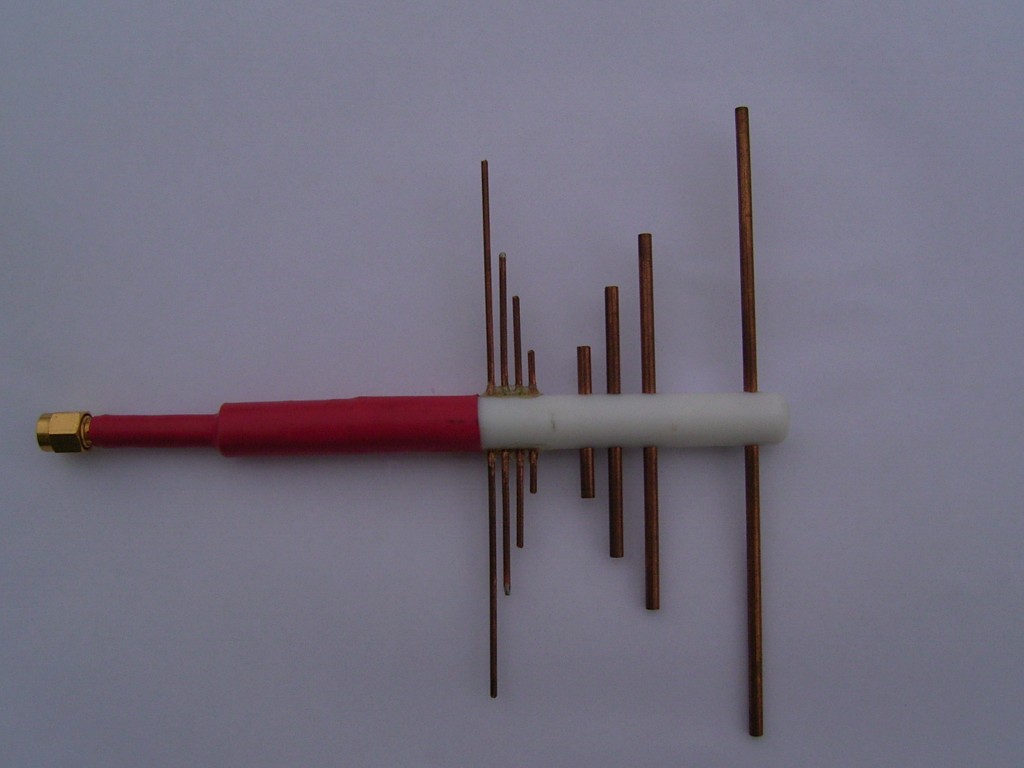

Dieser Multibandstrahler wurde beim Kochelsbergtreffen 2005 und beim
BBT-Selbstbauwettbewerb 2005 vorgestellt.
Entworfen wurde dieser Strahler von René, HB9MPU.
Er ist geeignet als Erreger für Parabolspiegel, optimales F/D 0,5.
(F/D 0,4 bis 0,6 sind auch möglich). Gewinn ohne Spiegel ca. 3 bis 4 dB über Dipol.

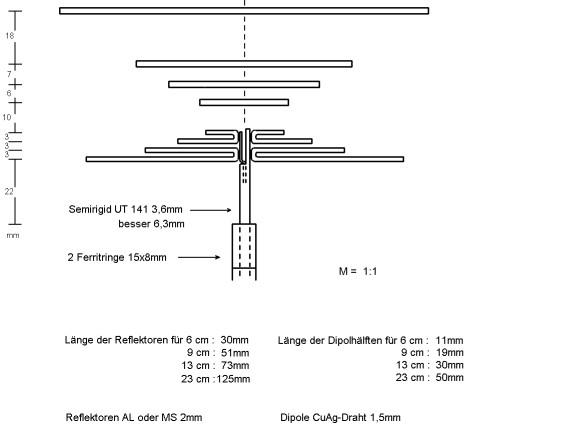

Eine maßgetreue Vorlage kann hier als Pdf-Dokument geladen werden.
Die angegebenen Abmessungen ergeben ein gutes SWR auf den vier Bändern. wenn ein Abgleich vorgenommen wird. Die Dipole werden auf minimales SWR abgestimmt. Die Reflektoren müssen nicht abgestimmt werden.
Zur Verhinderung von Mantelwellen und Schielen der Antenne werden etwa 20 mm unterhalb des 23cm-Dipols 2 Ferritringe auf das Semirigid-Kabel geschoben.
DF1EO hat diesen Multibandstrahler ausgemessen. Die Ergebnisse sind hier zu sehen.

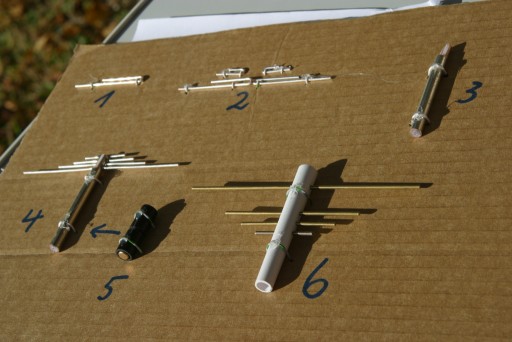

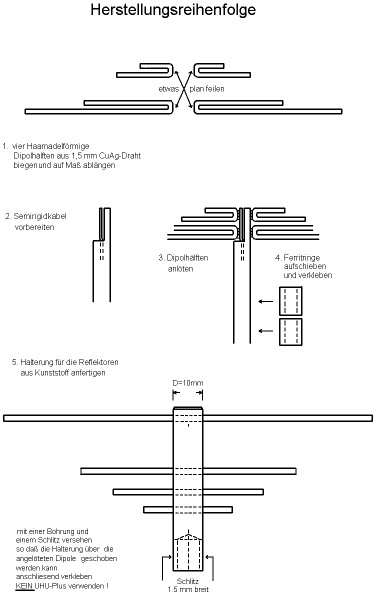

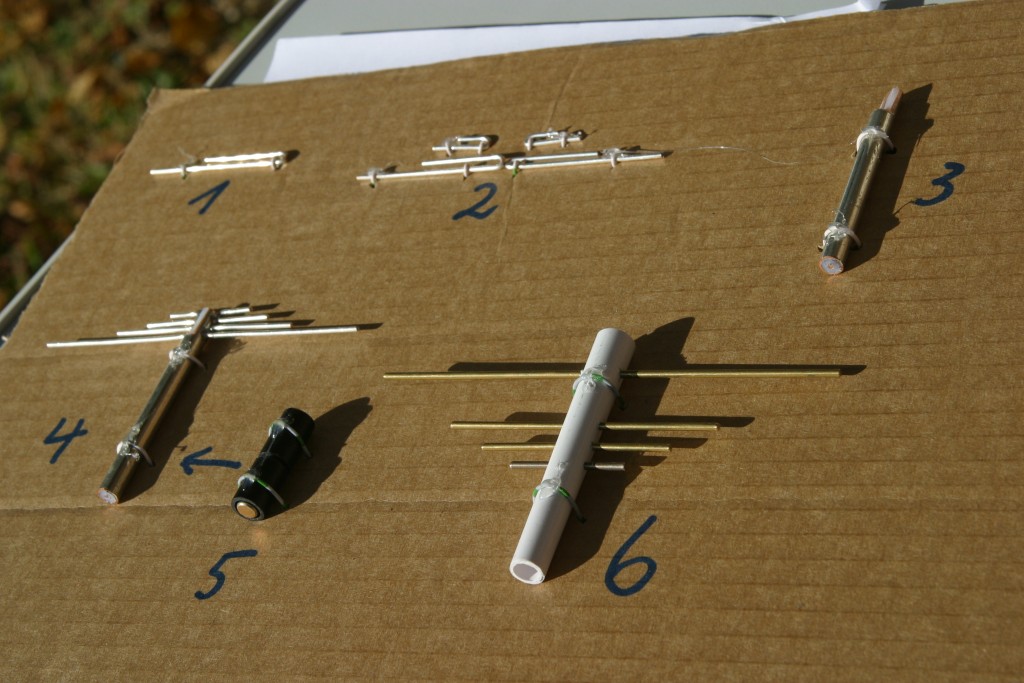

Die Anleitung für den Aufbau des Strahlers kann hier als Pdf-Dokument geladen werden.
Literaturhinweise
| Multibandstrahler 1 - 12 GHz |
|
Claus Neie, DL7QY, DUBUS 2/80 |
| Antenne für die SHF-Bänder |
|
Hans Schinnerling, DC8CE, cq-DL 5/86 |
| Die Cubical-Quad und ihre Sonderformen |
|
Karl Weiner, DJ9HO, Applikationen |
| Antenne und Endstufen für den GHz-Bereich |
|
Dirk Fischer, DK2FD, Tagungsband Dorsten 2005 |
| SHF-Multibandstrahler für 23/13/9 cm |
|
Dirk Fischer DK2FD, Tagungsband Dorsten 2003 |
| Mikrowellen-Richtkoppler mit hohem Vor/Rückverhältnis aus Semirigid-Leitungen |
|
Carsten Vieland DJ4GC, UKW-berichte 4/91 |
DF1EO hat diesen Multibandstrahler ausgemessen. Die Ergebnisse sind hier zu sehen.
