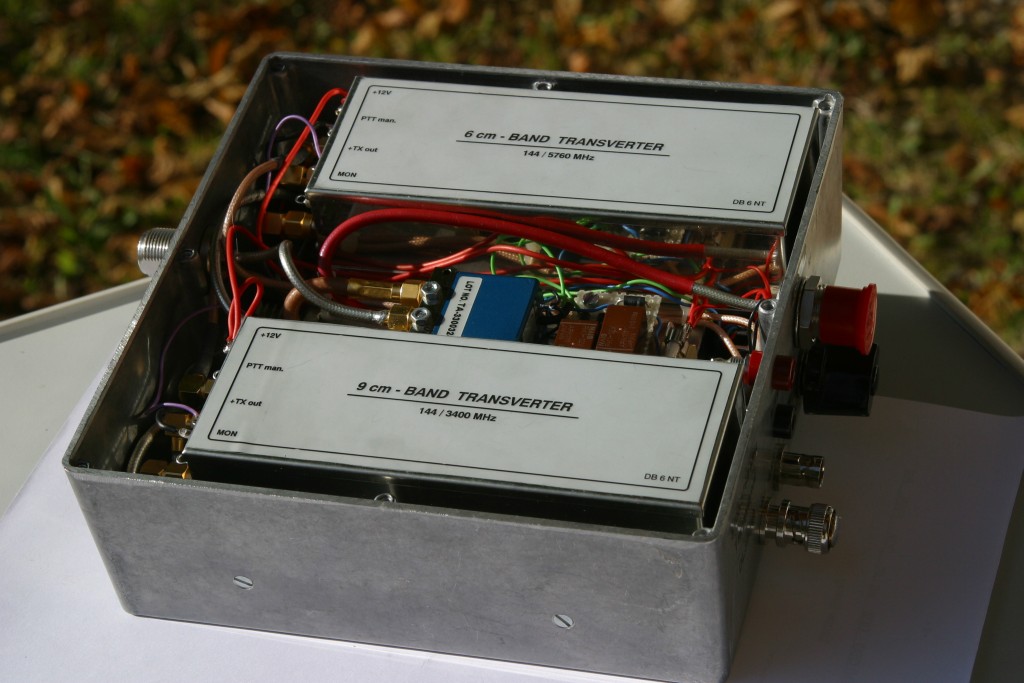

Dualband-Transverter für 9 und 6 cm
Mit Umschaltrelais für 13/9/6 cm und ZF-Umschaltung
Ein Antennenausgang für alle Bänder
Technische Daten:

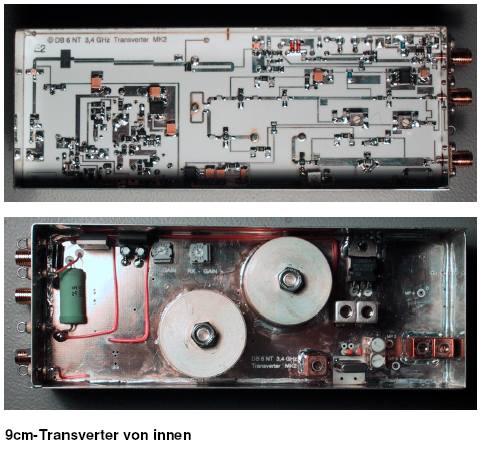

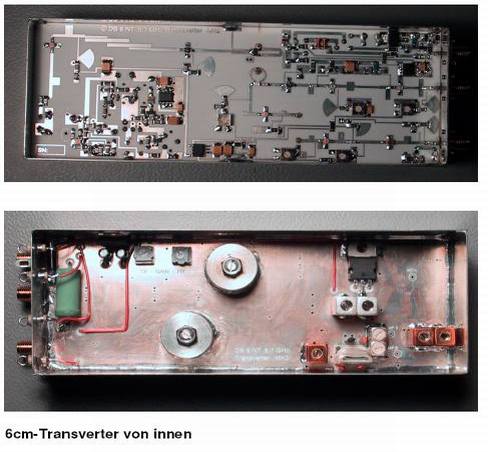

- Transverter 9 cm und 6 cm nach DB6NT.
- Rauschzahl 9 cm: 1,8 dB am Antennanschluss.
- Rauschzahl 6 cm: 1,5 dB am Antennanschluss.
- 1 Koaxkabel und ein Kabel weniger.

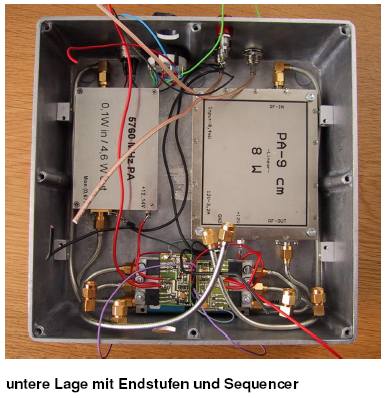

- PA 9 cm aus kommerzieller Baugruppe von DD0SB, ca. 6 W out.

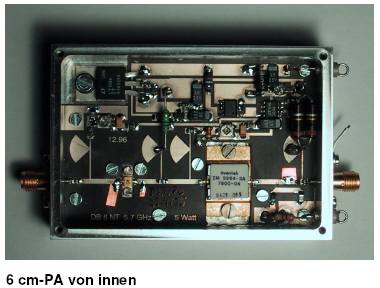

- PA 6 cm Eigenbau nach DB6NT, ca. 4 W out.
- integrierte Umschaltung für 2m-ZF-Gerät.
- Überbrückung und Umschaltung für 13 cm um 3-Band Erreger (13/9/6cm) speisen zu können.
- Umschaltung mit Fail-Safe-Relais damit kein Stromverbrauch durch Relais erfolgt, wenn Betrieb auf 13 cm.
- ZF-Umschaltung integriert mit Anschlussmöglichkeit für 13cm-Transverter
- Fernsteuermöglichkeit der Bandumschaltung für Betrieb direkt am Antennmast
Aufgebaut 2005 von DL3SFB
