Duoband Portabel-Transverter für 23 und 13 cm

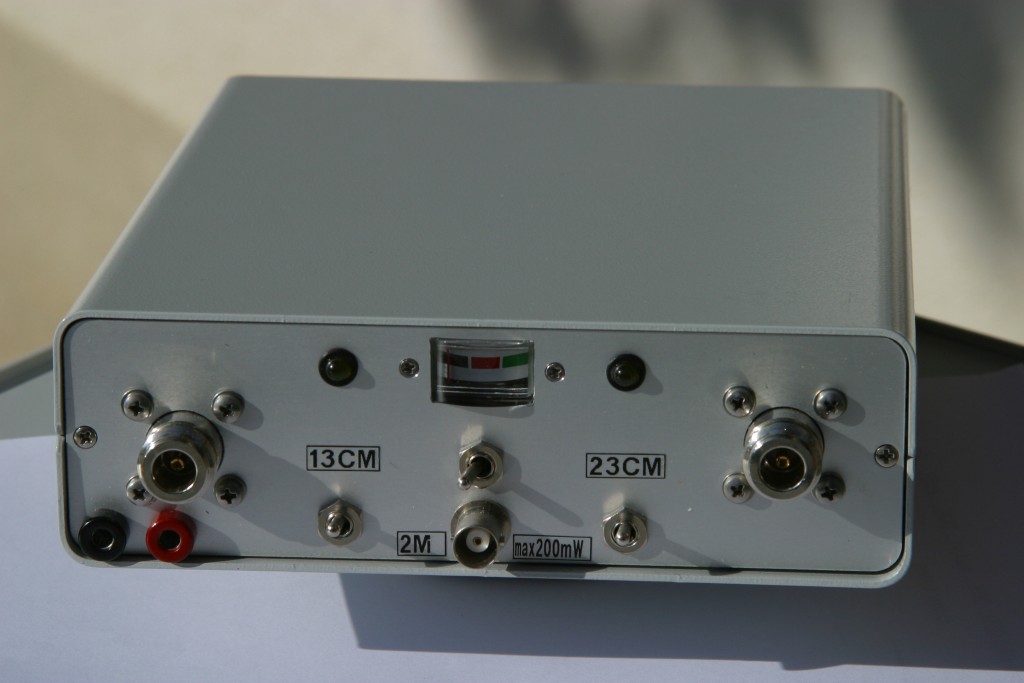

Multiband-Transverter aussen

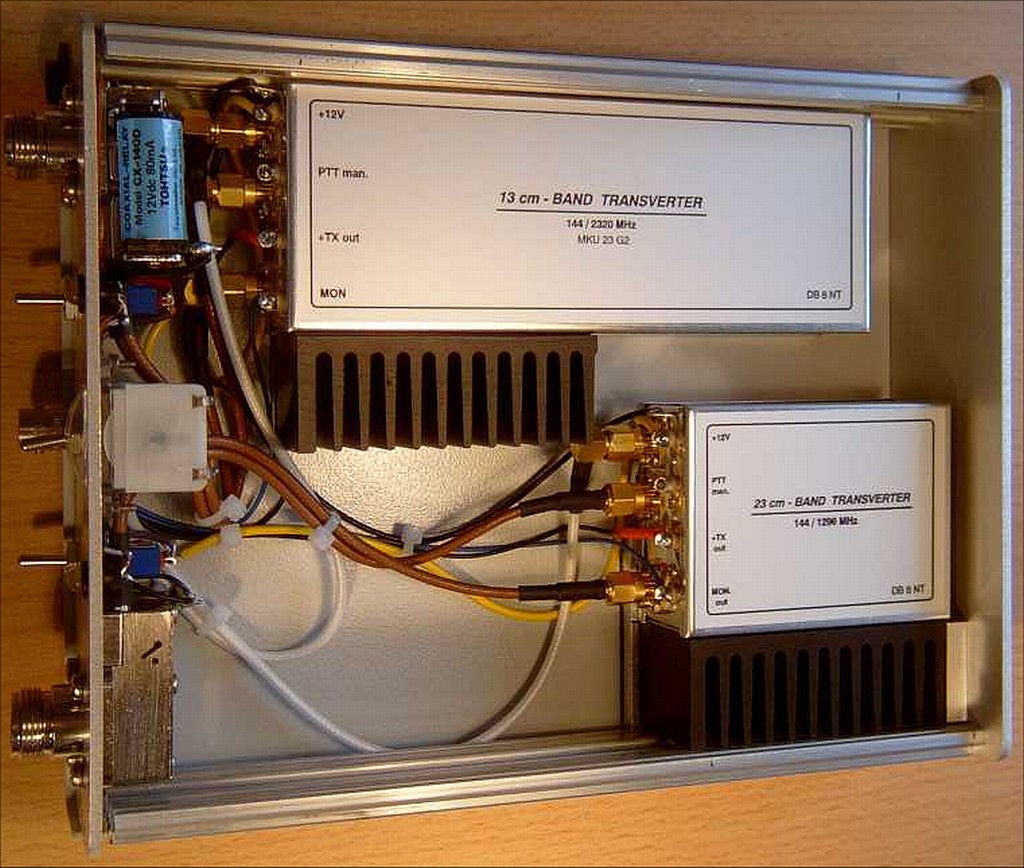

Multiband-Transverter geöffnet

Der Duobandtransverter 23/13 cm enthält die beiden Bausteine MKU 13 G2 (1.3 GHz Transverter) und MKU 23 G2 (2,3 GHz Transverter) von DB5NT.
Als Antennenumschaltrelais wurden CX 140D eingesetzt, dies erforderte die Nachrüstung der Transverterbausteine mit je eine Sequenzerplatine von DB6NT.
Die 2m Umschaltung erfolgt ganz einfach mit einem kleinem Wechselschalter der Fa. Knitter.
Im Gehäuse ist noch genügend Platz die Ausgangsleistung auf 13 cm durch eine 4W PA (PA 13-4) von DK2DB zu steigern.



Der Duobander wurde Anfang 2005 mittels Bausätzen von DC0DA aufgebaut.
Daten     23 cm     13 cm
   P > 2 W P > 1 W
   F < 1dB F < 1,5 dB
